3次元CADにおける取り組みについて






名西テクモは、以下の2種類の3次元CADを導入しております。



SPACE-E/Modeler・・・
NTTデータエンジニアリングシステム製
ソリッドのモデラーですがサーフェスの機能
を組み合わせることによってより複雑な形状
作り出すことが可能なCAD/CAMです。
FUSION360・・・
AUTODESK製のCAD/CAM/CAEです。
多様なデータの変換、受け渡しが可能です。
パブリックリンクの機能で、ブラウザ上から
Dイメージをご覧になることも可能です






名西テクモは、3次元CADを導入し、以下の取り組みをしております。

  • お客様への製品イメージ図の送付
  • 型方案を鋳造業者様へ送付

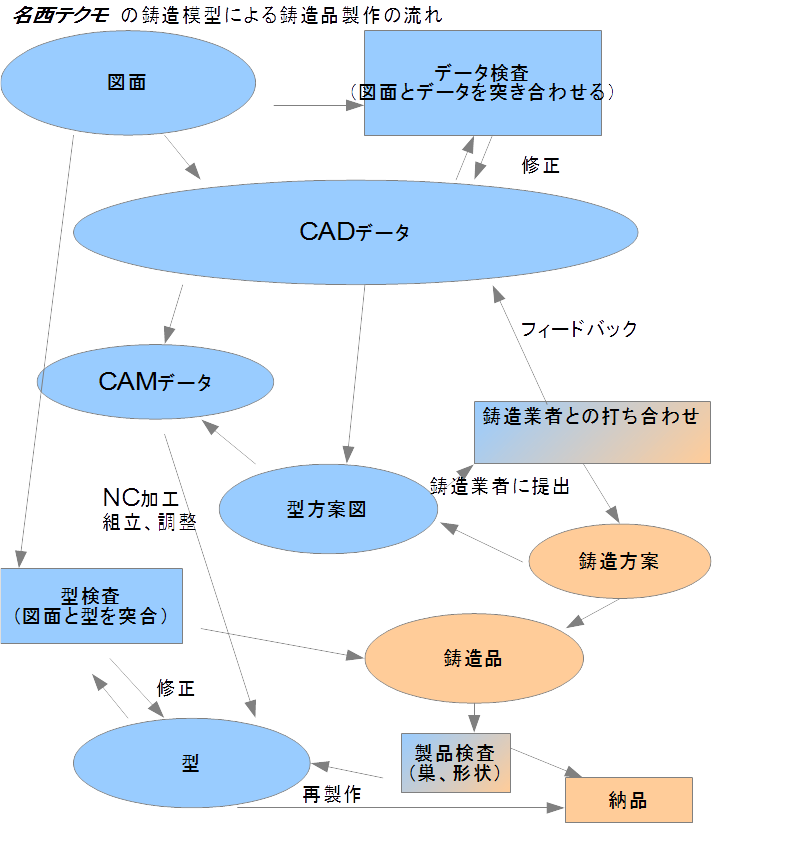

模式図(クリックで画像拡大)






CADイメージ図、型方案図をdddファイルにて送付することが可能です。

dddファイルは、dddviewerで実行することにより、
  • 立体的な画像をあらゆる方向から見る
  • 寸法を抽出する
  • 任意の面から断面図を作り出す
以上のような機能を備えた3D画像を見ることができます。

dddviewer
NTTデータエンジニアリングシステムのHPから
ダウンロードできます
